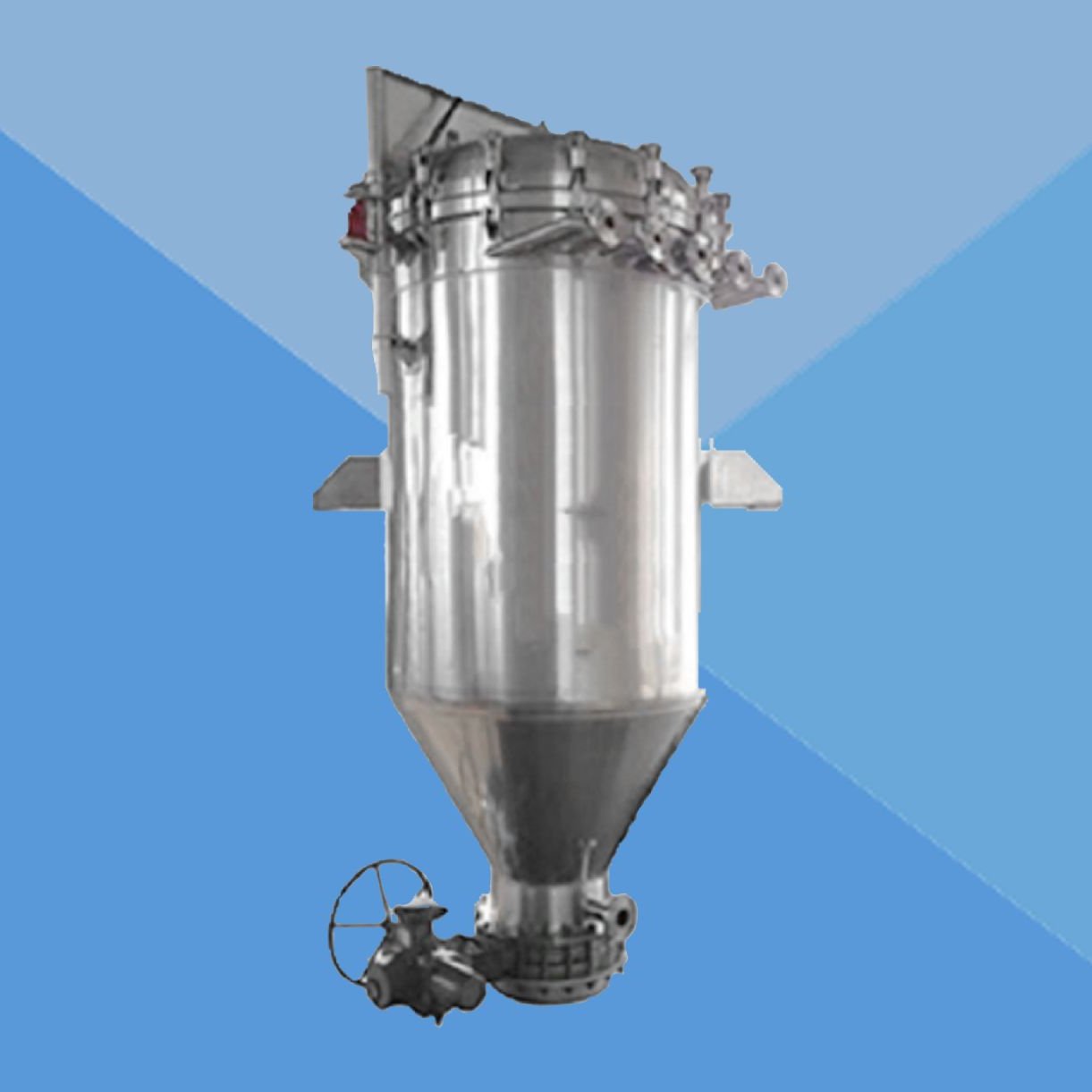

Tanvi不锈钢烛式过滤机（又称滤饼层过滤机），单机内部集成多根管式滤元，过滤后达到一定压差时，排空液体后，反吹卸除滤饼，滤元可重复使用。烛式过滤机具有密闭运行、多功能、过滤面积大、纳污能力强、易反吹滤饼、自动化运行的突出特点；同时具有直接过滤、预涂过滤、浆料浓缩、滤饼回收、滤饼洗涤五大功能；能够适用于高杂质含量、粘性液体、高精度、高温等多种特殊过滤场合。如用作预涂式过滤可选助滤剂有硅藻土、纤维素、珍珠岩等。该系统由通常为两台过滤器组成，一用一备，连续过滤，PLC控制，自动执行预涂、过滤、排渣、清洗等程序，多台烛式过滤机可整合为一个大型过滤系统。

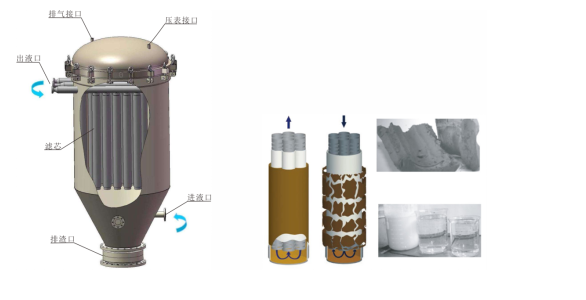

一、结构及工作原理：



1、烛式过滤机是一款自动化压力式过滤装置，主要由筒体、滤芯、滤布、助滤剂、电脑控制系统和配件等组成，其他辅助设备包含空压机，压力感应器等，筒体和滤芯的材质主要为不锈钢（304/316/321）、碳钢、钛材，滤布的材质主要为PP(聚丙烯）、PE（聚酯）、PPS(聚苯硫醚)、PTFE(聚四氟乙烯)、尼龙纤维等，助滤剂则按生产过程中的过滤标准要求来配置，主要有活性炭、硅藻土等。

2、滤布支撑管由一支无孔中心管与六根多孔管组成，截面为梅花型，中心管能够排尽滤元内驻存液体，减少物料浪费。

3、过滤状态：液体透过滤布，从外部多孔管中流向中心管，再流向集液管。滤布受压贴附于支撑管外表面，凹凸的支撑管能够增大过滤面积并帮助固定滤饼，防止滤饼脱落，从而稳定过滤效果。

4、反吹状态：通入反吹气体，从无孔中心管流向外部多孔管，滤布鼓胀变圆，有效振飞剥离滤饼，同时可以振去滤布纤维中的微粒，提高反吹效率，快速恢复滤布过滤能力。

二、技术参数：

1、过滤精度：0.2μm-200μm

2、使用温度：200°以下（实际情况与密封材质有关）

3、适用液体粘度：1-2000cp

4、滤芯类型：多根管式滤芯，滤芯有两种：小滤芯90*500，大滤芯90*1000，其中CF1为小滤芯，其它为大滤芯5、标准工作压力：0.3-1MPa

6、理想流量：过滤精度为100μm时的流量，仅供参考，流量受到粘度、精度及洁净度的综合影响

三、主要特点：

1、用于液体的澄清时，可在料浆中直接加硅藻土、活性炭等助剂，使过滤速率更快，滤液更澄清。

2、全密闭操作，既适合于一般物料的过滤，也可用于易燃易爆、有毒或剧毒的危险产品及不允许有污染的鲜美食品、生物制品及药品等的过滤。

3、在过滤后期，如底部残留料浆不能排回料浆槽，这时可用泵抽出底部的残留料浆，再返回顶部中央的过滤机顶盖内，并通过喷嘴均匀喷洒到过滤管上，通过机内输入压缩气体使残留的液体全部滤出。

4、由于本机可再过滤时形成均匀的滤饼层，因而可在机内通入洗涤液很方便地对滤饼进行洗涤。如通过顶部喷淋的方法对滤饼进行洗涤，则可大大节省洗涤液。

5、如要得到干燥滤饼，则在过滤后或洗涤过滤后在机内通入常温空气、热空气或蒸汽等，使他们穿过滤饼层，直至使滤饼达到所需的干度后再使机内泄压，并反吹滤饼从底部卸料。

四、行业应用：

1、食品行业：果葡糖浆过滤；柠檬酸、苹果酸、硫磺酸、乳酸的脱碳脱色过滤；番茄红素过滤；味精的脱碳脱色过滤；酵母、大豆蛋白精密过滤；各种果汁精密过滤；酱油、醋过滤；酒类、饮料精密过滤；毛油、食用油、调和油的精密过滤。

2、医药行业：生物制药行业过滤；发酵液过滤结晶体过滤；母液或悬浮液过滤；催化剂过滤回收。

3、化工行业：农药中间体过滤回收；废塑料、废轮胎炼油中钛白粉、黑碳粉过滤；秸秆制生物质油过滤；PTA母液过滤回收；高纯氧化铝过滤；白油等溶剂油过滤；聚醚除盐的过滤；油砂原油过滤；助滤剂（活性炭、白土、硅藻土、珍珠岩等）的过滤；胺液脱硫、脱碳工艺过滤；PTA、PVC粉粒回收过滤；无机盐的生产过滤等。

4、水处理：各类废水过滤: 如重金属废水（电镀废水、线路板生产废水、热镀锌废水）、蓄电池废水、磁性材料废水、电泳废水、煤矿矿井废水、煤场堆煤废水、含氟废水；化工生产含悬浮物废水的过滤；电子、光学透镜研磨用液的过滤；颜料乳胶废漆水的精密过滤；河水、地下水、江水、泉水、游泳池水、洗澡水的过滤。

5、油脂油墨：工业用油脱蜡、脱色、精滤；生物柴油、液压油、废油、混合油、基础油、柴油、煤油、润滑油、变压器油过滤；植物油、食用油的脱蜡、脱色过滤等。
